如何正確確定用于線性閥門的電動執行機構的尺寸

來源：上海自動化儀表有限公司作者：發表時間：2018-09-18 08:43:07【小中大】

     閥門行業由許多類型的閥門組成，這些閥門用于無數類型的應用，位置和服務條件。大多數屬于三種操作類型之一：多轉，四分之一轉或線性。


    除此之外，還有許多手動或通過致動器操作閥門的方法。這些執行機構分為三種類型：電動，氣動或液壓。本文由上海自動化儀表股份有限公司為您重點介紹如何正確確定用于線性閥門的電動執行機構的尺寸。

    線性閥門的工作：
    執行器典型的線性閥包括閘閥，球閥，夾管閥，隔膜閥和針閥。根據應用要求，這些閥門可用于開/關（開/關），微動，慢跑或調節服務。線性閥使用簡單的設計原理，通常推動和拉動元件以打開或關閉閥門。這種推拉操作是通過外力完成的，外力定義為推力。推力通常以磅（lbs）或牛頓（N）來測量，并且它可以由電致動器產生。

如何正確確定用于線性閥門的電動執行機構的尺寸

    在確定用于上海自動化儀表有限公司線性閥的電動執行機構的尺寸時，必須考慮幾個關鍵輸入并提供給執行機構制造商。制造商必須至少知道操作閥門所需的推力，所需的運行速度（通常以英寸或英尺每分鐘定義），閥門的行程長度，執行機構的可用電源，工廠控制接口或通信方案，閥門操作類型（打開/關閉，微動，調節等），以及閥門和執行機構的環境和操作條件。我們將仔細研究這些內容，以進一步了解它們如何在選擇過程中發揮作用。

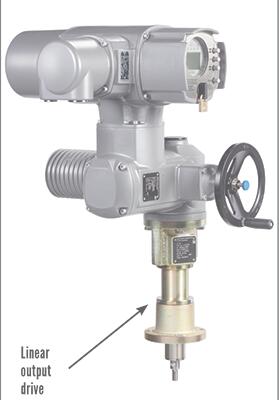

    操作閥門所需的推力將有助于執行機構制造商最初決定哪種類型的產品最適合應用。根據推力要求，線性電動執行機構可以通過兩種基本方式進行配置：直接安裝式線性執行機構或帶有線性輸出驅動器的多回轉執行機構。通常，直接安裝的線性執行機構用于較小的推力應用（高達約3,000 lbs），而帶有線性輸出驅動的多回轉執行機構用于較大的推力應用。

如何正確確定用于線性閥門的電動執行機構的尺寸1

    必須考慮的附加輸入是所需的操作速度和行程長度。一些線性閥門必須非常快地運行 - 這些速度通常以每分鐘英尺為單位定義 - 而其他線性閥門可能需要更慢的操作 - 通常以英寸/分鐘為單位。

    隨著執行機構的速度，必須考慮整體所需的閥行程長度。致動器制造商可以創建以所需速度運行的產品; 但如果不考慮行程長度，則在閥門完全打開或完全關閉之前，執行機構可以到達行程終點。另一方面，如果行程長度相當長并且操作緩慢，則可能需要調整致動器的尺寸并將其配置為延長的操作時段或工作循環。

    就配置而言，可用的電源和工廠控制接口對于執行機構至關重要。通常，線性電動執行機構的電源將是DC，單相電源（1-ph）AC或三相電源（3-ph）AC。必須提供執行機構電機的特定電壓（即120伏AC [VAC] 1-ph，460VAC 3-ph，24伏DC [VDC]等）才能正確配置執行器。

    與電源一起，了解工廠控制接口或接口至關重要。該控制接口可以像24VDC一樣簡單，發送到執行機構的觸點閉合信號告訴它開啟或關閉。它也可以是通過模擬信號（4-20mA）或現場總線協議（即Profibus，HART，Modbus等）發送的信號，指示執行機構做什么。致動器控制接口還可能需要將反饋信號發送回控制室或可編程邏輯控制器，指示各種參數，例如閥門位置，故障指示或致動器診斷信息。

    閥門的操作條件：
    了解閥門操作的方式和頻率也會影響線性執行機構的選擇和尺寸。該服務是否是一個開/關操作，只需要執行機構從完全打開到完全關閉操作閥門？應用程序是否需要各種啟動和停止來進行英寸，點動或調節閥門以控制過程？閥門制造商可能需要考慮和討論的另一個標準是閥門的壓差。這可能影響推力要求和致動器的操作。

    如果閥門將由執行機構進行傾斜，微動或調節，了解特定時間段內的啟動次數至關重要。在該時間段內更多的啟動次數（通常由每小時的啟動次數定義）可能需要不同地配置執行機構以支持這些操作要求。如果這些數字未知，則執行機構制造商通常可以定義所選執行機構所評定的每小時啟動次數。

    最后，必須將應用的預期環境和操作條件考慮在尺寸和選擇方程中。閥門和執行機構是安裝在室內還是室外？產品是否需要浸沒？產品在什么環境溫度下運行？執行機構是否需要防爆？如果是這樣，要采用什么標準和分類？產品是否需要任何特殊的防腐蝕保護？可用功率是否保持恒定或者是否存在可用電壓可能經歷欠壓或過壓條件。這些可能看起來像小細節，但它們通常在合適的線性電動執行機構的整體選擇中起著非常重要的作用。

    結論：
    如果在客戶和致動器制造商之間傳達必要的信息，則確定和選擇用于操作線性閥的電動致動器可以是非常簡單的過程。當沒有提供所需數據時，選擇過程變得更加困難，這通常會導致與現場相關的問題。在避免此類問題時，最好不要給執行機構制造商提供太多信息。
